Артикул : 469-829-726

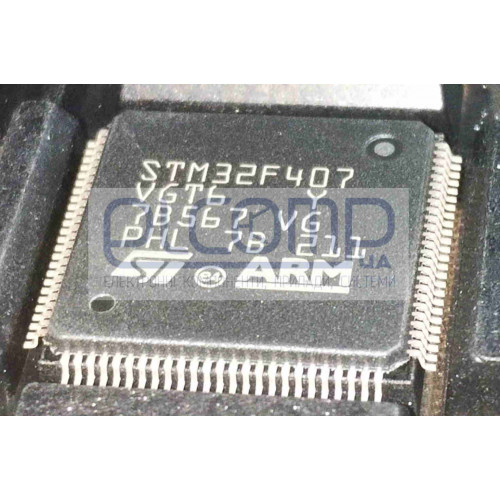

STM32F407VGT6 представляє собою мікроконтролер з серії STM32F4 від компанії STMicroelectronics. Він базується на ядрі ARM Cortex-M4 і пропонує високу продуктивність та багатофункціональні можливості.

Основні параметри/характеристики:

• Маркування виробника: STM32F407VGT6
• Виробник: STMicroelectronics
• Альтернативні маркування та маркування аналогів: STM32F407VGT6TR, STM32F405VET6, STM32F405VGT6, STM32F405VET7, STM32F405VGT7, STM32F407VET6, STM32F407VET7, STM32F407VGT7, STM32F405VET6TR, STM32F405VGT6TR, STM32F405VET7TR, STM32F405VGT7TR, STM32F407VET6TR, STM32F407VET7TR, STM32F407VGT7TR
• Тип/серія процесору: Cortex-M4 ARM
• Розмір ядра (кількість ядер) процесору: одноядерний
• Бітність/розрядність: 32-біт
• Швидкість (швидкодія, тактова частота) процесору: 168 МГц
• Можливості підключення (типи інтерфейсів): EBI/EMI, Ethernet, CANbus, DCMI, I²C, IrDA, UART/USART, USB OTG, LINbus, SPI
• Периферійні пристрої: пристрої виявлення/детекції відключення/скидання(перезавантаження), LCD, POR, DMA, I²S, PWM, WDT
• Кількість входів/виходів: 82
• Розмір (розбивка) пам'яті програми: 1МБ (1М x 8)
• Розмір/розбивка оперативної пам'яті: 192K x 8
• Тип програмної пам'яті: FLASH
• Напруга живлення (діапазон): 1,8В ... 3,6В
• Тип АЦП: 16х12b
• Тип ЦАП: 2х12b
• Тип генератора: вбудований (внутрішній)
• Робоча температура (діапазон): -40°C ... 85°C
• Тип монтажу: SMD (поверхневий монтаж)
• Тип корпусу: 100-LQFP (LQFP-100)
• Детальніший опис та перелік характеристик у форматі PDF можна знайти за посиланням (STM32F407VGT6 datasheet)

Основні характеристики та особливості STM32F407VGT6 включають:

• Ядро ARM Cortex-M4 з тактовою частотою до 168 МГц.
• Вбудована пам'ять Flash ємністю 1 МБайт для зберігання програмного коду.
• Вбудована пам'ять SRAM ємністю 192 КБайт для зберігання даних.
• Різноманітні периферійні пристрої, такі як UART, SPI, I2C, USB, ADC, PWM і багато інших, що дозволяють взаємодіяти з різними зовнішніми пристроями та периферією.
• Підтримка різних інтерфейсів комунікації, таких як Ethernet, CAN, USB, і RS-232.
• Розширені функції криптографічної безпеки, включаючи апаратну підтримку AES, DES і SHA.
• Низькопотужний режим роботи та підтримка режимів сну для зменшення споживання енергії.
• Широкий діапазон напруги живлення для сумісності з різними джерелами живлення.

STM32F407VGT6 широко використовується в різних пристроях та системах, таких як промислові контролери, автоматизаційні системи, медичні прилади, робототехніка, автомобільна електроніка, пристрої Інтернету речей (IoT) та багато інших. Він надає високу продуктивність, гнучкість та широкі можливості для розробки різноманітних програмних додатків.

STM32F407VGT6 може бути використаний у різних застосуваннях схемотехніки, де потрібна обробка сигналів, керування периферійними пристроями та забезпечення зв'язку зовнішніми пристроями. Ось кілька прикладів, як STM32F407VGT6 може бути використаний у схемотехніці:

Промисловий контролер: STM32F407VGT6 може використовуватись як основний керуючий блок промислового контролера, де він здатний керувати різними периферійними пристроями, зчитувати датчики, обробляти дані і керувати виводами для виконання різних завдань контролю та моніторингу.

Медична техніка: STM32F407VGT6 може бути використаний у медичних приладах для збору, обробки та передачі медичних даних. Він може працювати з датчиками пульсу, температури, артеріального тиску та іншими датчиками для забезпечення точного збору та аналізу медичних даних.

Робототехніка: STM32F407VGT6 може бути використаний у робототехніці для керування рухом, навігації та взаємодії з навколишнім середовищем. Він може керувати рухом моторів, зчитувати дані з сенсорів, обробляти вхідні сигнали та забезпечувати взаємодію з довкіллям за допомогою різних комунікаційних протоколів.

Автомобільна електроніка: STM32F407VGT6 може бути використаний у системах автомобільної електроніки, наприклад, у системах керування двигуном, системах комфорту та безпеки. Він може взаємодіяти з сенсорами, зчитувати дані з різних датчиків автомобіля, керувати електроприладами та забезпечувати комунікацію з системами автомобільного мережевого протоколу, такими як CAN.

Системи Інтернету речей (IoT): STM32F407VGT6 може бути використаний у пристроях Інтернету речей для збору даних, передачі даних через бездротові мережі, керування підключеними пристроями та взаємодії з хмарними сервісами. Він підтримує різні бездротові протоколи, такі як Wi-Fi та Bluetooth, що дозволяє йому бути частиною мережі Інтернету речей.

Це лише кілька прикладів використання STM32F407VGT6 у схемотехніці. Завдяки своїм високим обчислювальним можливостям, розширеним функціям периферії та широким інтерфейсам комунікації, він може бути використаний у багатьох інших застосуваннях, де потрібна мікроконтролерна система з високою продуктивністю та гнучкими можливостями.

Деякі аналоги STM32F407VGT6 від інших виробників мікроконтролерів з аналогічними можливостями та характеристиками можуть включати:

NXP LPC4370: Це мікроконтролер серії LPC4000 від NXP, який має подібні обчислювальні можливості та розширений набір периферійних пристроїв.

Texas Instruments TM4C1294: Це мікроконтролер серії TM4C з архітектурою ARM Cortex-M4, який також пропонує високу продуктивність та розширений набір функцій.

Microchip SAM4E: Це мікроконтролер серії SAM4E з архітектурою ARM Cortex-M4, який має схожі можливості та функціональні можливості.

STMicroelectronics STM32F407ZG: Це інший варіант мікроконтролера з родини STM32F4, який має подібні характеристики та функції.

Вибір конкретного аналога залежатиме від ваших конкретних вимог щодо характеристик, доступності, ціни та екосистеми підтримки. Рекомендується переглянути документацію та специфікації кожного мікроконтролера, щоб підібрати найбільш підходящий для вашого проекту.

STM32F407VGT6 є одним з кращих мікроконтролерів у своєму класі і має кілька переваг порівняно з аналогами. Ось деякі з його ключових переваг:

Висока продуктивність: STM32F407VGT6 має ядро ARM Cortex-M4 з плаваючим крапкою (FPU), що дозволяє виконувати високопродуктивні обчислення і операції з плаваючою крапкою. Це дозволяє ефективно виконувати складні завдання і обробку сигналів у реальному часі.

Багатий набір периферійних пристроїв: STM32F407VGT6 має широкий набір периферійних пристроїв, таких як таймери, UART, SPI, I2C, USB, Ethernet, ADC та інші. Це робить його універсальним і гнучким для різних застосувань.

Великий обсяг пам'яті: Мікроконтролер STM32F407VGT6 має значний обсяг внутрішньої флеш-пам'яті для зберігання програмного коду та даних. Це дозволяє розробникам реалізовувати складні програми та зберігати значну кількість даних без необхідності зовнішньої пам'яті.

Широкий вибір периферійних модулів: STM32F407VGT6 пропонує багато різних моделей з різними комбінаціями периферійних пристроїв, що дозволяє розробникам вибрати оптимальний варіант для своїх потреб.

Велика екосистема: STM32F407VGT6 належить до популярної сімейства мікроконтролерів STM32, що підтримується широкою екосистемою. Це означає наявність багатої документації, розробницьких інструментів, прикладних програм та підтримки спільноти, що полегшує розробку та впровадження проектів.

Загалом, STM32F407VGT6 відзначається високою продуктивністю, розширеними можливостями та широкою підтримкою, що робить його привабливим вибором для багатьох інженерів у різних областях застосування.
